Якщо новий диск «того самого» R16 не сідає на ступицю — річ здебільшого у трьох параметрах: PCD (розташування кріпильних отворів), DIA (діаметр центрального отвору) та ET (виліт). Але якщо диск начебто став, а зачіпає гальмівний супорт — це вже не питання цих трьох цифр: тут підключаються профіль спиць, форма внутрішньої частини обода і ширина диска. Тому нижче розберемо не лише самі параметри, а й де саме вони не дають повної гарантії сумісності.
PCD: що означає розболтовка диска
PCD (Pitch Circle Diameter) — діаметр уявного кола, на якому розташовані отвори під болти чи гайки. Записується як 5x112 або 4x100: перша цифра — кількість отворів, друга — діаметр цього кола в міліметрах. Формула 5x112 поширена у частини європейських виробників, але вважати її універсальним стандартом для всіх сучасних легковиків неправильно — часто зустрічаються й інші схеми: 5x100, 5x108, 5x114,3, 5x120 та інші.
Диск з іншим PCD не є прямою заміною штатного. Встановити його звичайним кріпленням не вийде — отвори фізично не збігаються зі шпильками ступиці.
Чи можна поставити диск 5x114,3 на авто з розверткою 5x112? Штатним способом ні: різниця в 2,3 мм по колу кріплення означає, що отвори не збігаються зі шпильками. Диск з іншим PCD не є прямою заміною штатного.
DIA: центральний отвір і коли потрібне кільце
DIA — діаметр центрального отвору диска, тим, яким він насаджується на посадковий виступ ступиці. Тут можливі три ситуації. Якщо DIA диска дорівнює DIA ступиці — пряма посадка без додаткових деталей. Якщо DIA диска більший — потрібне центрувальне кільце потрібного розміру, наприклад 66,6 → 57,1, де 66,6 мм — це отвір у самому диску, а 57,1 мм — діаметр посадкового виступу ступиці, під який кільце підганяє диск. Якщо ж DIA диска менший за ступицю — диск штатно просто не сяде, тут кільце вже не допоможе.
Основне утримання колеса забезпечує не центральний отвір, а притискання диска до площини ступиці затягнутим кріпленням. DIA і кільце відповідають насамперед за точне центрування, тому неправильний підбір найчастіше проявляється вібрацією на певній швидкості — а не одразу «небезпечним» станом колеса.
Навіщо взагалі потрібне центрувальне кільце, якщо колесо тримається на болтах? Кільце забезпечує точне співвісне положення диска відносно ступиці. Без нього або з неправильним кільцем диск може сісти з невеликим зміщенням, яке на перший погляд непомітне, але дає вібрацію під час руху на швидкості.

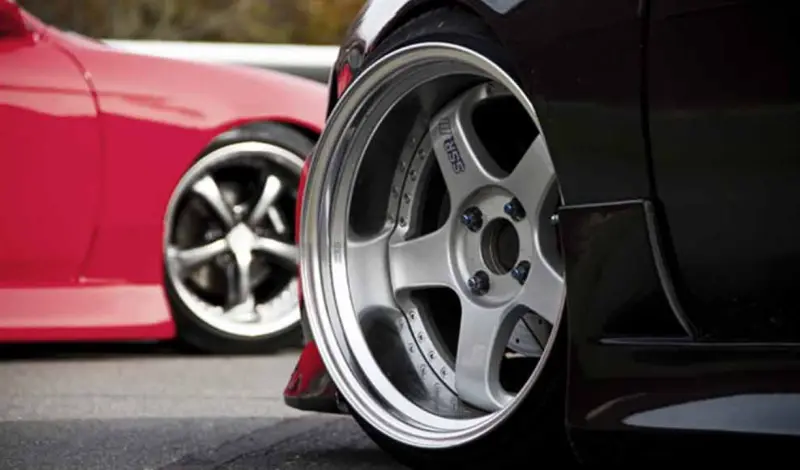

ET: виліт диска і чому одна цифра ще нічого не гарантує
Виліт (offset, ET) — відстань між площиною кріплення диска до ступиці та серединою його ширини. Позначається як ET45, ET38 і так далі, в міліметрах. При однаковій ширині диска менший ET зміщує колесо назовні відносно ступиці, більший — усередину, ближче до підвіски.
Універсального правила «допустиме відхилення вильоту ±5 мм» не існує — його наводять як орієнтир, але реальний допуск залежить одразу від штатної та нової ширини диска, геометрії підвіски, розміру шини і арки конкретної моделі. У одного виробника дисків діапазон ET для однієї й тієї ж моделі диска може відрізнятися залежно від ширини — це не фіксована норма, а розрахункова величина під конкретне застосування.
Чому ET потрібно перевіряти разом із шириною диска
Ось де найчастіше помиляються: два диски з однаковим ET40, але різною шириною — 7J і 8J — сідають на ступицю по-різному відносно центральної лінії авто. При збільшенні ширини на один дюйм і незмінному ET обід розширюється приблизно на 12,7 мм в обидва боки одразу — і назовні, і всередину, ближче до підвіски. Тому фраза «у мене ET45, значить підійде будь-який диск ET45» — поширена, але хибна: без урахування ширини вона нічого не гарантує.
Приклад: штатний диск 7J ET45 міняють на 8J ET40. Через ширину край диска зміщується на 12,7 мм назовні і на стільки ж всередину відносно попереднього. Далі накладається зміна ET — мінус 5 мм, тобто весь диск додатково зсувається назовні ще на 5 мм. У сумі назовні виходить близько 17,7 мм, а всередину — близько 7,7 мм ближче до підвіски. Саме другу цифру найчастіше й не рахують, хоча внутрішній зазор до стійки не менш критичний, ніж зовнішній до арки.
Як читати повне маркування колісного диска
PCD, DIA та ET — лише частина позначень на диску. Типовий запис виглядає приблизно так: 7.5Jx17 H2 ET45, 5x112, DIA 66,6.
| Позначення | Що означає | Одиниця | Обов'язковість збігу |
|---|---|---|---|
| 7.5J | ширина ободу | дюйми | впливає на ET, підбирається під шину |
| x17 | посадковий діаметр | дюйми | обов'язково збіг |
| H2 | конструктивний тип обода (виступ на посадковій поличці) | — | для звичайного підбору окремо зазвичай не перевіряється |
| ET45 | виліт диска | мм | обов'язково, разом із шириною |
| 5x112 | PCD, кількість отворів і діаметр кола кріплення | мм | обов'язково точний збіг |
| DIA 66,6 | діаметр центрального отвору | мм | має дорівнювати посадковому виступу ступиці або бути більшим — за умови відповідного кільця |

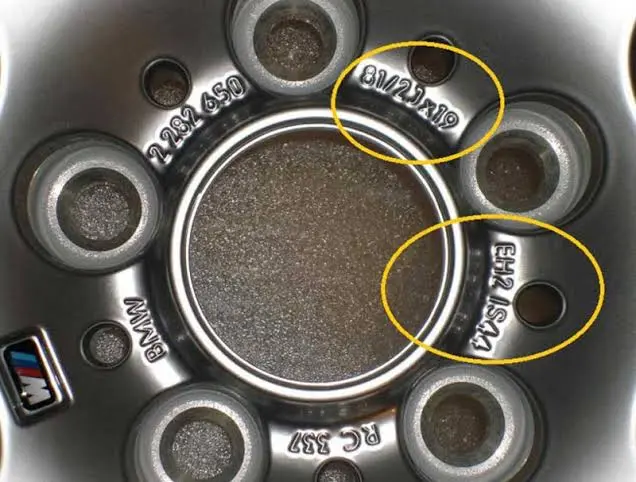

Частина цього маркування зазвичай відлита або нанесена на внутрішній стороні обода — там варто шукати параметри вже придбаного диска, якщо потрібно звірити його з новим комплектом.
Де знайти заводські параметри дисків свого автомобіля
Найточніше — визначити модифікацію авто за VIN-кодом і звірити допустимі параметри за каталогом сумісності виробника чи продавця дисків: сам VIN не містить PCD, ET чи DIA напряму, але за ним можна точно ідентифікувати конкретну модифікацію в каталозі, а вже з неї беруться значення. Альтернатива — сервісна книжка або технічна документація авто, де вказаний штатний розмір диска, і безпосередньо маркування на вже встановленому заводському диску.
Окремо варто пам'ятати про шину: навіть повністю сумісний з авто диск має відповідати допустимій ширині ободу для конкретного розміру шини — виробник шини завжди вказує діапазон ширини диска, під який вона розрахована, і виходити за нього не варто навіть за формально правильних PCD, DIA та ET.

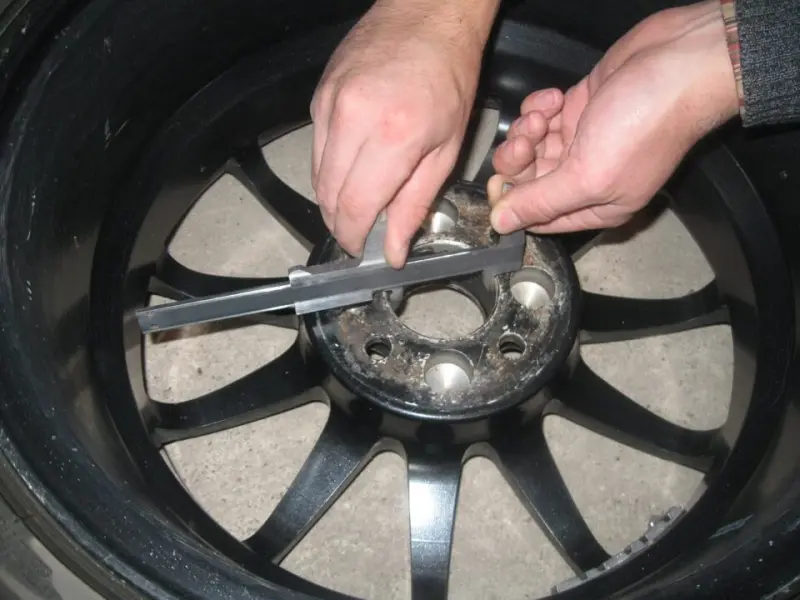

Виміряти PCD рулеткою самостійно можна, але для непарної кількості отворів (найчастіше 5) пряме вимірювання дає лише приблизне значення — надійніше звірити за каталогом, ніж покладатися на вимір «на око».
Чому диск з правильними PCD, DIA та ET усе одно може не підійти
Збіг усіх трьох параметрів не гарантує сумісність із гальмівною системою: форма спиць і кривизна внутрішньої частини обода в різних дисків з однаковими 8Jx18 ET40 можуть відрізнятися настільки, що один диск вільно проходить над супортом, а інший впирається в нього. Tire Rack саме тому окремо перевіряє сумісність із гальмами при підборі коліс — розмірні параметри дають лише частину картини.
Другий момент, який часто випускають з уваги — кріплення. Навіть коректно підібраний за розмірами диск може вимагати іншого болта чи гайки: іншої довжини, іншого посадкового місця (конус, сфера, плоска шайба) і свого моменту затяжки. Це не дрібниця — виробники дисків, зокрема OZ, окремо вказують потрібний тип кріплення для конкретної моделі диска.
Алгоритм: як перевірити диск перед покупкою
Щоб не перевіряти параметри хаотично і нічого не пропустити, зручно пройти їх у такому порядку:
- Визначити заводські параметри своєї модифікації авто — за VIN або документацією.
- Звірити посадковий діаметр і ширину диска під розмір шини.
- Перевірити точний збіг PCD.
- Перевірити DIA — якщо DIA диска більший за ступицю, підібрати відповідне центрувальне кільце; якщо менший, диск не підійде.
- Перевірити ET разом із шириною диска, а не окремо.
- За можливості уточнити clearance відносно гальмівної системи, особливо для нестандартних дисків.
- Перевірити відповідність кріплення — тип, довжину, посадкове місце.
- Звірити допустиме навантаження диска: воно має бути не нижчим за навантаження, яке припадає на колесо конкретного автомобіля — це особливо актуально для кросоверів і важких авто.
Після встановлення нового комплекта варто зробити балансування коліс — навіть у межах допуску виробника невелика нерівномірність ваги диска й шини може спричиняти вібрацію на швидкості, яку легко сплутати з помилкою підбору параметрів.
Підсумок
PCD, DIA та ET — база для підбору диска, але не повна гарантія сумісності: ширина, гальмівна система і кріплення теж входять у рівняння. Якщо точні параметри своєї модифікації невідомі, диски можна підібрати за маркою, моделлю, роком випуску і VIN — це швидше й надійніше, ніж перевіряти кожен пункт вручну. Литі та ковані диски під поширені формули PCD зазвичай можна знайти під конкретну модифікацію, з відповідним DIA або центрувальними кільцями в комплекті.
